Všetko čo potrebujete vedieť o vykurovaní Prievidze II. Realizácia

 Pred pár rokmi bol na tejto línii blogov zverejnený príspevok ako by mala nová sústava prevažne obnoviteľných zdrojov tepla pre Prievidzu vyzerať.

Pôvodná schéma výroby a odberných miest zásobovania teplom z uhlia vyzerala takto:



Teraz je projekt nových zdrojov tepla už v dokončovacej  a spúšťacej fáze.

V podstate sa  oproti staršiemu príspevku nič nezmenilo, len parametre jednotlivých zdrojov tepla sa trochu zmenili, poniektoré narástli.

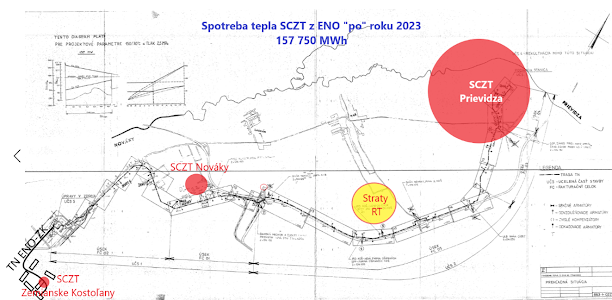

Pôvodný systém centrálneho zásobovania teplom od elektrárne vyzeral v schéme takto:

Teda celkom jednoduché - kotol v ENO, obehové čerpadlá, teplovod Nováky Prievidza, odovzdávacie výmenníkové stanice

O stratách tepla v potrubnom vedení Elektráreň Nováky tvrdili, že dosahujú 8%.
Realita z meraní po odkúpení teplovodu ukázala, že straty v zime dosahovali až 20%. Môžete hádať kto to uniknuté teplo celé roky platil , ale prezradíme, že elektráreň to nebola.

Po novom je centrálny systém zásobovania teplom rozdelený na tri menšie celky, Kostoliansky, Novácko Košovský a Prievidzský, každý s vlastným zdrojom tepla.

Preto že na Hornej Nitre sa už uhlie od Nového roku 2024 nedobýva, je potrebné znižovať podiel oxidu uhličitého pri výrobe tepla. Úplne sa vylúčiť nedá, ale už teraz viac ako 50% tepla celoročne bude vyrábaných z obnoviteľných zdrojov - banskej vody cez tepelné čerpadlá, termosoláru a drevnej štiepky. Menšia polovica tepla sa bude vyrábať zo zemného plynu.

Aktuálna schéma výroby tepla pre Prievidzu  je samozrejme zapojením rôznych zdrojov tepla podstatne zložitejšia: technologická schéma zdroja tepla na Cígli  vyzerá takto:
V realite premietnuté na lokalitu Bane Cígeľ je rozloženie jednotlivých častí zdroja tepla takéto:


Na pripojenie nového zdroja tepla bolo treba do zeme zakopať kilometre nových rúr teplovodu a tiež po starom nadzemnom teplovode potiahnuť kilometre nových nadzemných potrubí teplovodu


V súčasnej konfigurácii vyzerajú nové zdroje tepla pre Prievidzu takto:

Základné teplo (celoročne teplá voda vo vodovode Prievidze) do 4 MW  bude robené z tepla zachyteného z banskej vody z bane Cígeľ prostredníctvom tepelných čerpadiel.
Na  Bani Cígeľ sú nainštalované celkom 4 nové tepelné čerpadlá , každé s výkonom 1 MW tepelný
Nové tepelné čerpadlá v prístavku drevoštiepkovej kotolne Bane Cígeľ

Elektrinu 1 MW/hod.  pre pohon motorov a čerpadiel zdrojov tepla a k tomu 1 MW tepla z chladiča motora bude vyrábať kogeneračná jednotka na zemný plyn pri štiepkovej kotolni.

 V lete bude cez deň teplú vodu pre mesto vyrábať aj termosolárny systém  umiestnený na troch hektároch pozemku bývalej uhoľnej skládky. Má maximálny tepelný výkon 2,5 MW, a dokáže okolo letného poludnia vyhrievať banskú vodu až na 50 stupňov Celzia, čím bude šetriť výkony tepelných čerpadiel.
Termosolárne pole na Bani Cígeľ

Na jar a na jeseň sa bude do výroby tepla z banskej vody a kogeneračnej jednotky pripájať aj pôvodná drevoštiepková kotolňa Bane Cígeľ  s dvomi kotlami Herz R/H 4000, každý s výkonom 3 MW tepla za hodinu. To sú tie modré kocky.

Ak budú naozaj silné zimy, počas noci zdroje na Bani Cígeľ nebudú stačiť dodávať dosť tepla, je tu ešte pomocný zdroj a 100% rezerva výkonu zdroja na Bani cígeľ - nová plynová kotolňa na okraji mesta Prievidza, osadená dvomi kotlami Viesmann , každý s  maximálnym výkonom 15 MW tepla. a jeden menší plynový kotol Viesmann z maximálnym výkonom 5 MW tepla

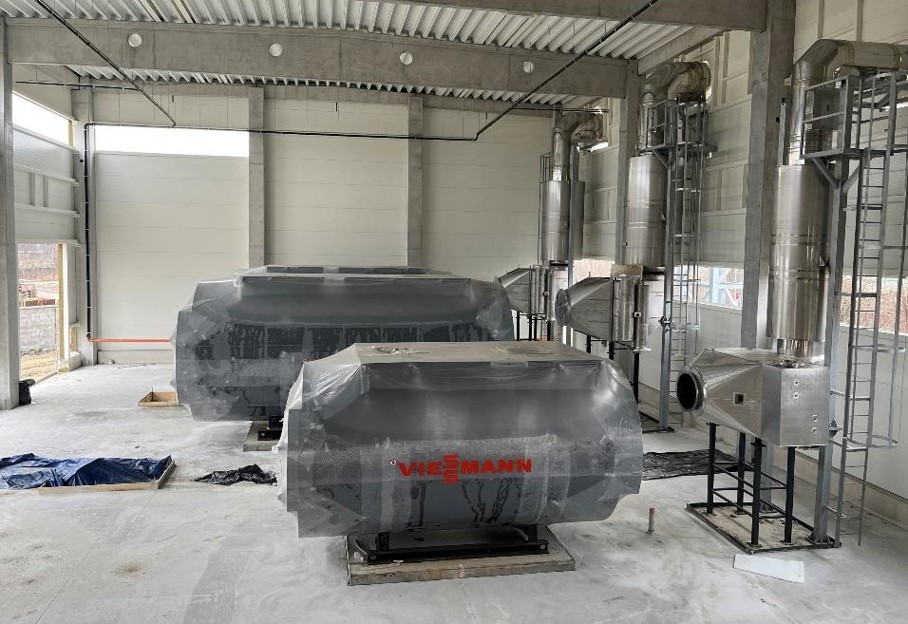

Plynová kotolňa zvonka a zvnútra

Plynové a obnoviteľné zdroje tepla pre Prievidzu sú schopné navzájom sa zastupovať a regulovať postupným pridávaním rôznych zdrojov  aktuálnu spotrebu tepla a teplej úžitkovej vody.
Tepelné straty v potrubí sa na väčšine dĺžky trasy nových teplovodov eliminujú na minimum.
Pre prípad naozajstnej sibírskej zimy pod - 30 stupňov je teda systém schopný na plný výkon dodávať až 40 MW tepla každú hodinu.
Staré potrubie teplovodu v úseku medzi Prievidzou a Novákmi bude slúžiť ako dočasné úložisko tepla pre potreby nového systému pre takzvané nárazové spotreby teplej vody (ranná hygiena a večerné kúpanie).
V prípade nutnosti bude staré potrubie slúžiť aj na prepojenie Prievidzského a Novácko Košovského zdroja tepla.
